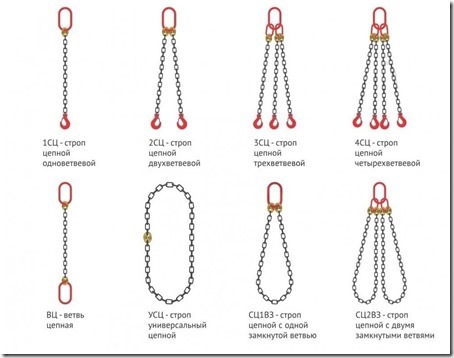

Виды цепных строп: 1-, 2-, 3- и 4-ветвевые конструкции

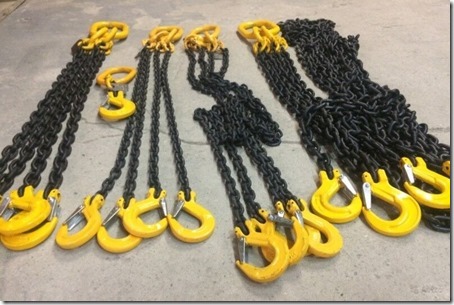

Для подъёма тяжёлых, горячих, острых или нестандартных грузов на строительных и промышленных объектах часто применяются стропы цепные — прочные и устойчивые к агрессивной среде.

В отличие от канатных и текстильных, они выдерживают экстремальные условия: высокие температуры, абразивные поверхности, сварочные работы, химические воздействия. Одно из ключевых отличий цепных стропов — их конструкция по количеству ветвей. Рассмотрим основные типы: одноветвевые, двухветвевые, трёх- и четырёхветвевые стропы, а также их особенности и назначение.

1-ветвевой цепной строп (1СК)

Самый простой вариант, состоящий из одной цепной ветви с соединительными элементами на концах. Используется для подъёма одиночных грузов с одной точкой крепления, либо как элемент в составе других грузозахватных систем.

Преимущества:

• Минимальный вес;

• Простота в использовании и обслуживании;

• Возможность применения в ограниченном пространстве.

Применяется: при вертикальном подъёме грузов с центральной проушиной, люков, крышек, станков, плит.

2-ветвевой цепной строп (2СК)

Состоит из двух симметричных ветвей, соединённых через овальное звено и крюки или захваты.

Наиболее универсальный вариант, обеспечивающий равномерное распределение нагрузки при подъёме.

Преимущества:

• Балансировка груза в двух точках;

• Подходит для большинства стандартных задач;

• Легко комбинируется с траверсами.

Применяется: для подъёма длинномерных грузов (трубы, балки, плиты), паллет, контейнеров с двумя точками крепления.

3-ветвевой цепной строп (3СК)

Состоит из трёх ветвей, создаёт более устойчивую конструкцию для сложных грузов с несколькими точками зацепа. Обеспечивает лучшую стабилизацию при перемещении.

Преимущества:

• Улучшенный контроль положения груза;

• Снижение риска смещения или перекоса;

• Подходит для асимметричных грузов.

Применяется: при подъёме нестабильных, объёмных или грузов с неравномерной массой (резервуары, металлоконструкции, формы).

4-ветвевой цепной строп (4СК)

Максимально устойчивый вариант, состоит из четырёх рабочих ветвей, позволяющих зацепиться за груз в четырёх точках.

Часто используется при подъёме массивных, тяжёлых и нестандартных объектов.

Преимущества:

• Наибольшая устойчивость конструкции;

• Максимальная площадь распределения нагрузки;

• Возможность компенсации смещённого центра тяжести.

Применяется: при монтаже ЖБИ, подъёме крупногабаритных изделий, тяжёлого оборудования, стальных блоков и контейнеров.

Дополнительные элементы и комплектация

Во всех типах цепных стропов могут использоваться:

• Крюки (с предохранителем, поворотные, с вилочным захватом);

• Скобы и серьги для соединения;

• Укорочающие элементы (грейферные крюки), позволяющие быстро регулировать длину ветвей;

• Паспорт и маркировка, обязательные для эксплуатации на производстве.

Как выбрать нужную конфигурацию

При подборе цепного стропа важно учитывать:

• Массу и габариты груза;

• Количество и расположение точек крепления;

• Условия эксплуатации (температура, влажность, воздействие химикатов);

• Требуемую грузоподъёмность с учётом углов зацепления.

Неправильный выбор количества ветвей или их длины может привести к смещению центра тяжести, перекосу груза и созданию аварийной ситуации. Поэтому перед закупкой необходимо провести расчёт и, при необходимости, проконсультироваться со специалистом или поставщиком.

Цепные стропы остаются незаменимыми в тяжёлой промышленности и строительстве благодаря надёжности, модульности и простоте обслуживания.

А правильно подобранное количество ветвей — ключ к безопасной и устойчивой грузоподъёмной системе.
