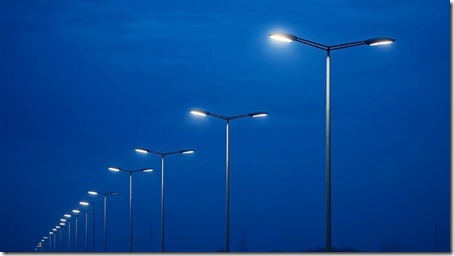

Технология установки металлических опор дорожного освещения

Установка опор для освещения дорог, улиц выполняется специализированными организациями с допусками и необходимой техникой, оборудованием.

Комплекс работ включает в себя прокладку кабелей в траншеях, бетонирование закладных деталей, непосредственный монтаж опор, установку на них светильников.

Уличные опоры и светильники оптом предлагает компания https://nwlelectro.ru/product-category/opory-osvesenija/.

Устройство траншей с прокладкой кабелей

Укладка кабеля под землей – безопасный и удобный способ электрических коммуникаций для освещения в условиях дорожной, городской инфраструктуры. Для быстрого рытья используется спецтехника – траншеекопатели.

В ПУЭ регламентируются минимальные габариты траншей – 0,7 м глубиной, 0,2 м шириной при питании сети не больше 35 кв. При большей мощности копается глубина 1 м.

Раскатанный кабель после прозвонки протягивается в гофрированную трубу ПНД, укладывается в песочную подсыпку на дне.

Проверяется герметичность, изоляция. Трамбуется подсыпка с кабелем, засыпает обратно грунт.

Установка закладных

Закладные фундаментные детали ЗДФ бывают анкерными и фланцевыми – для соединения с опорой.

Бурится скважина – котлован рядом с кабелем (его люком) глубиной 1-3 м. В него устанавливается строго вертикально на нужный горизонт по геодезическому плану труба ЗДФ, и заливается бетоном В25. Бетон уплотняется, созревает до набора прочности. Фланец выступает из земли на указанной по проекту высоте.

Установка осветительных опор

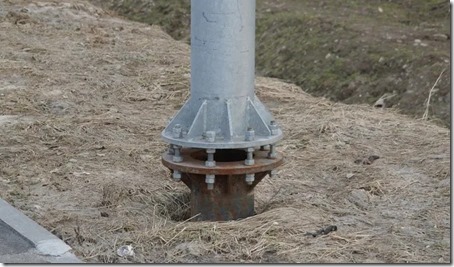

Опоры бывают двух типов: фланцевые – крепятся к фланцу забетонированной, выступающей из грунта закладной детали ЗДФ болтами; установка прямостоечных опор – прямо в вырытом котловане, после чего они бетонируются.

Монтаж опор с фланцами имеет лишний этап работ, но более удобный.

На фланцах можно регулировать вертикальное положение опоры. Бетонирование самой опоры в котловане обходится дешевле, занимает меньше времени.

Но ее тяжело бетонировать строго вертикально, и невозможно демонтировать без нарушения целостности для переноса. Фланцевые опоры можно легко демонтировать, и установить в других точках дислокации.

Установка светильников

Работы на опорах ведутся после набора прочности бетоном в фундаменте.

После этого на опоры монтируются осветительные приборы – светодиодные, или другие по проекту, соответствующей мощности. После их установки, производится подключение проложенного в траншее кабеля через лючок с распределительной коробкой, проверка и настройка работы.
